型號	齊全
材質	不銹鋼
產品等級	優
規格	4分硅膠墊片,一寸硅膠墊片,6分硅膠墊片
厚度	3.2-4.5（mm）
類型	密封圈
使用溫度	650（℃）
使用壓力	10（MPa）
適用范圍	泵,軸承,汽車,閥門
性質	耐腐蝕,耐磨損,耐高壓,耐高溫
顏色	黑色
是否標準件	標準件
樣品或現貨	現貨
是否進口	是
截面形狀	V型
品牌	昌隆
作用	軸用密封

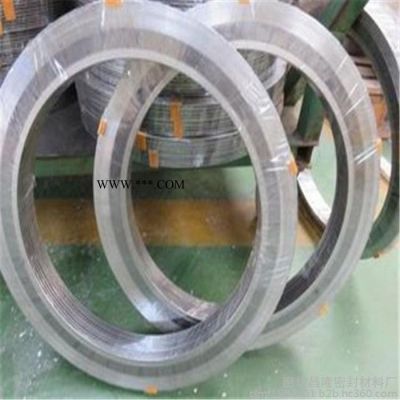

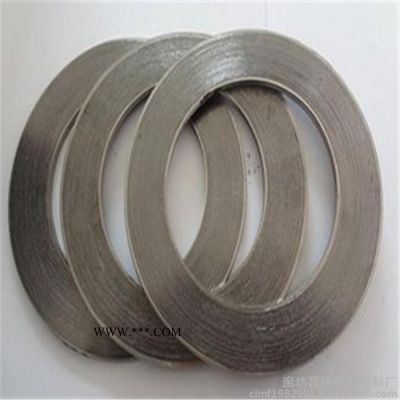

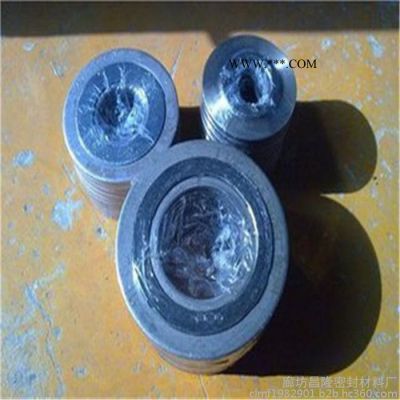

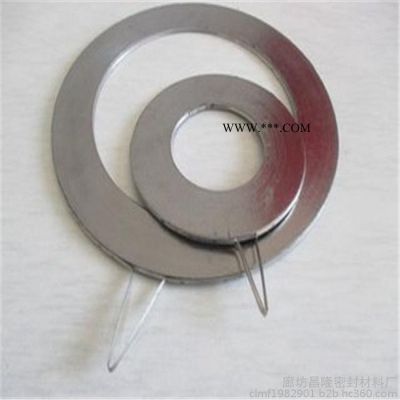

金屬纏繞墊片采用**SUS304、SUS316("V"形或"W"形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯墊片、無石棉等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性**的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其**大壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。

纏繞墊片應用范圍:

石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。

金屬纏繞墊片的種類:

種類斷面形式代號厚度基本型纏繞墊片 A3.24.5帶內環纏繞墊片 B 4.5帶外環纏繞墊片 C 4.5帶內外環纏繞墊片 D 4.5

金屬纏繞墊片的結構材料:

填充料
 鋼帶
 內環
 外環

石棉纏繞
 SUS 304
 碳鋼
 碳鋼

石墨纏繞
 SUS 316
 SUS 304
 SUS 304

四氟纏繞
 SUS 316L
 SUS 316
 SUS 316



 SUS 316L
 SUS 316L

填充料
 溫 度(°C)
 **大操作壓力(kg/cm2)

石墨纏繞
 -200~550
 250

石棉纏繞
 -150~450
 100

四氟纏繞
 240~260
 100

外環通常由經防腐蝕處理的碳鋼組成。

法蘭種類及纏繞墊片形式:

法蘭種類纏繞墊片形狀平面法蘭僅帶外環纏繞墊片帶內外環纏繞墊片凸面法蘭僅帶外環纏繞墊片帶內外環纏繞墊片凹凸法蘭基本型纏繞墊片僅帶內環纏繞墊片槽法蘭基本型纏繞墊片僅帶內環纏繞墊片平面和凹槽法蘭基本型纏繞墊片僅帶內環纏繞墊片纏繞墊片厚度公差:

項目厚度公差墊片厚度4.5, 3.2+0.2

-0.1環厚度3.0±0.24金屬纏繞墊片主要技術參數:

纏繞墊片系數m=2.5-4纏繞墊片使用壓力≤25MPa 纏繞墊片使用溫度-196℃-700℃(氧化性介質中不高于600℃) 纏繞墊片**小預緊比壓y=68MPa下表是纏繞墊片直徑公差(即用于法蘭的名義管道直徑)

DIM(mm)ANSI B16.5BS1560(mm)Mss sp-44API605公差內環內徑墊片內徑<=600<=24" >=26" and <=34"±0.5>600 and <=800>24" and <=34>=36" and <=60"±0.9>800 and <=1600 >34" and <=60" ±1.3>1600>60" ±1.6墊片外徑<=600<=24"<=24"±0.9>600 and <=160000 >24" and <=60" ±1.81600>60" ±2.2外環外徑 >1/2" and <=60"±0.9<=600<=24" 0-1.0 >600 and <=1000>24" and <=34" 0-1.8>1000 and <=1600>34" and <=60" 0-2.2注:另外，我們也可以根據JIS,JPI標準或客戶要求生產

訂貨須知:金屬纏繞墊在訂貨時需注明以下參數，范例:

1、金屬纏繞墊的類型:A B C D

2、法蘭標準:ASME B16.20

3、管路通徑、壓力等級:2" 150Lbs

4、材料種類:內環 SS316 ;金屬纏繞帶 SS316;填料帶:石墨;外環:碳鋼

※ 實際應用工況不同， 以上參數僅供參考不作任何保證要求。

種類.金屬纏繞墊片的種類:

(一)基本型金屬纏繞墊、

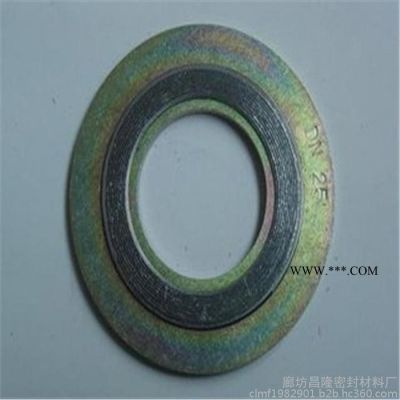

(二)帶外環金屬纏繞墊

(三)帶內環金屬纏繞墊

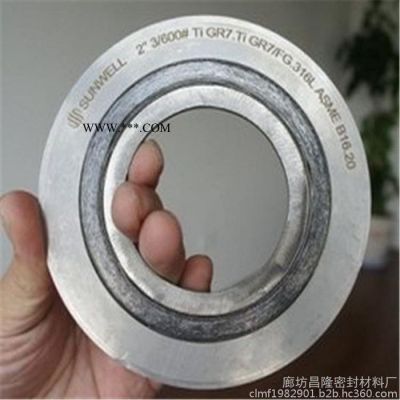

(四)帶內外環金屬纏繞墊

(五)換熱器用(帶筋)

(六)異形金屬纏繞墊

金屬纏繞墊片(基本型)采用**SUS304、SUS316("V"形或"W"形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。

1.金屬帶材料

A. 采用厚度為0.15mm~0.25mm的08F，0Cr13, 0Cr18Ni19Ti, 0Cr18Ni9Ti, 00Cr18Ni10, 0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2,201,304,316等冷軋鋼帶，或由供需雙方協商 確定。

B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷

C.不銹鋼的硬度值 HV≤200

D.一般的鋼帶的寬度是3.2mm,4.5mm,8mm,W型的鋼帶可以更厚。

E.不銹鋼帶形狀:"V""W""SUS""U"。

不銹鋼帶材質:A3,304,304L,316,316L,蒙乃爾，鈦材Ta。

2. 非金屬帶材料

A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，陶瓷纖維及云母帶等。帶的厚度為 0.3-1.0mm。

B. 特制石棉燒失量必須≤25%

C. 非金屬帶的氯離子含量≤100PPM

D.各類介質及各種非金屬帶的推薦使用溫度及壓力

E.一般的鋼帶的寬度是3.2mm,4.5mm,8mm

F.適應溫度:-196℃-+870℃(柔性石墨)

≤+250℃(聚四氟乙烯)

≤+500℃(特殊石棉)
