- 品牌/型號：中實三水/TYM200
- 品牌：中實三水
- 型號：TYM200
- 適用物料：砂輪料，礦石料
- 應用領域：磨具磨料、電子微分、化工、冶金、醫藥
- 加工批量：1－10（L）
- 驅動功率：100－200（KW）
- 研磨籃容量：1－10（L）
- 介質尺寸：0.00（mm）
- 行程：0.00（mm）
- 外形尺寸：0.4*0.3*0.85（m）mm
- 重量：35（kg）kg
- 工作方式：顆粒研磨機
- 類型：專用研磨機
- 驅動方式：電動研磨機
- 作用對象：鉆頭
- 加工定制：是
關鍵詞：研磨機 專用研磨機 電動研磨機 顆粒研磨機 顆粒研磨機 超硬材料研磨機
常州中實三水機械科技有限公司

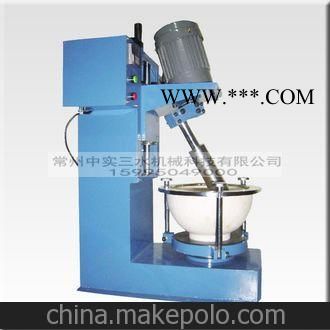

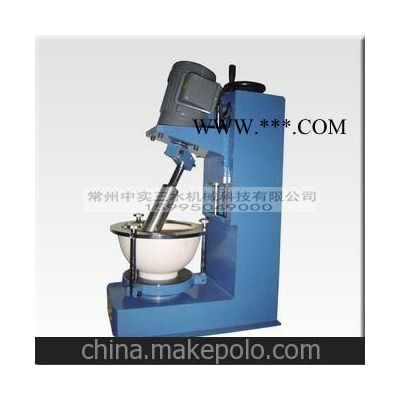

TM200醫藥行業用固體顆粒微粉研磨機
一、原理
1、被研磨加工的是粒徑較粗的固體顆粒，放在陶瓷研缽里；
2、陶瓷研缽的底面是一個嚴格意義上的半球面，堅硬、耐磨、十分光滑，陶瓷研缽由慢轉速的減速電機驅動進行自轉；
3、陶瓷研棒的棒頭也是一個嚴格意義上的半球面，研棒的中心線與研缽中心線相交成一個比較合適的斜角度。研棒伸入研缽內，研棒內設置了壓縮彈簧，棒頭在彈簧的作用下與研缽底部緊緊貼在在一起。研棒被快轉速的減速電機驅動，做類似于錐形體錐面軌跡的轉動。
4、研缽和研棒，各自的這種運動，對粗顆粒形成了一種巧妙的碾壓式研磨。
5、由于陶瓷研缽和研棒所形成的研磨運動，對固體顆粒的研磨機會都是均等的，微粉粒度非常均勻。
6、研磨時間的選擇，可通過自動化控制實現時間的設定。通過一個合理的時間段的研磨之后，粗顆粒被研磨成為很細的微粉顆粒，顆粒粒度能達到微米級，有的能達到納米級。
二、應用領域
1、 超硬材料微粉，例如：金剛石砂輪磨料微粉。
2、 電子微粉，例如：半導體微粉、多晶硅微粉。
3、 樹脂微粉。
4、 食品微粉，例如：咖啡粉。
5、 醫藥微粉。
6、 化工微粉，例如：碘微粉。
三、組成部分
機身、研缽驅動、陶瓷研缽、陶瓷研棒、研棒驅動、上下移動總成、控制盒
四、技術規格參數表
序號 | 項 目 | 單位 | 規格參數描述 |
1 | 研缽口徑 | mm | 200 |
2 | 研缽深度 | mm | 120 |
3 | 研棒轉速 | rpm | 100 |
4 | 研缽轉速 | rpm | 5 |
5 | 研棒功率 | w | 100 |
6 | 研缽功率 | w | 40 |
7 | 研缽材質 |
| 高鋁陶瓷 |
8 | 研缽材質 |
| 高鋁陶瓷 |
9 | 長×寬×高 | mm | 450×300×650 |
10 | 重量 | kg | 35 |
11 | 電壓 | v | 220 |
12 | 可否設定運行時間 |
| 可以 |
五、優點：
1、研磨效果好－研磨均勻、超細；微粉無損耗
2、 可定時控制，一人可操作多臺設備
常州中實三水機械科技有限公司
1、聯系人：何先生
2、電話：0519-83297822
3、手機：15995049000
4、網址：www.chzhzhsh.cn
5、郵箱：chzhzhsh@163.com
中實公司其它產品：
液體攪拌機
一、中實攪拌機的優點介紹：
1、節能：配置節能槳葉，比普通槳葉節能30%以上；
2、可靠：采用鋼制的機座，配置性能過硬的臺灣品牌減速電機，根據實際工況需要而設計和采用針對性的防腐材料或防腐表面處理；
3、使用方便、位置易調：夾持機構可調，既可水平夾持，也能垂直夾持；
4、性價比高：只要和我司長期合作的戰略合作伙伴，我司將提供一個具有競爭力的價格；
5、中實公司擁有自主研發的攪拌機計算機選型軟件，只需要輸入一些工況參數和技術要求，就能將客戶所需要的攪拌機的技術參數確定下來，非常實用和可靠。
二、常規的規格型號表
1、下表內的規格型號，中實公司常年備貨，可在二日內發貨：
| 序 號 | 攪拌機 規格型號 | 減 速 電 機 | 槳 葉 | 攪 拌 軸 | 聯 軸 器 | 機 座 | |||||||||||
| 減速器 型式 | 功率 kw | 轉速 rpm | 材質 | 槳葉 規格型號 | 槳葉 外徑 | 槳葉 轂 內徑 | 槳葉 轂 外徑 | 槳葉 轂 高度 | 材質 | 軸 主體 外徑 | 軸的 連軸段 外徑 | 軸的 轂段 外徑 | 軸 長度 | ||||
| 1 | AA250-83-160 | 小行星 齒輪 | 0.25 | 83 | 304 | 160-40*50-24 | 160 | 24 | 40 | 50 | 304 | 25 | 18 | 24 | 600，700 800，900 | 無 | 無 |
| 2 | AA250-83-210 | 小行星 齒輪 | 0.25 | 83 | 304 | 210-40*50-24 | 210 | 24 | 40 | 50 | 304 | 25 | 18 | 24 | 700，800 900，1000 | 無 | 無 |
| 3 | AA370-83-260 | 小行星 齒輪 | 0.37 | 83 | 304 | 260-40*50-24 | 260 | 24 | 40 | 50 | 304 | 25 | 18 | 24 | 800，900 1000，1100 | 無 | 無 |
| 4 | AA370-83-310 | 小行星 齒輪 | 0.37 | 83 | 304 | 310-40*50-24 | 310 | 24 | 40 | 50 | 304 | 25 | 18 | 24 | 800，900 1000，1100 | 無 | 無 |
| 5 | AA550-V-350 | 擺線 針輪 | 0.55 | 可變 | 304 | 350-50*55-30 | 350 | 30 | 50 | 55 | 304 | 32 | 30 | 30 | 800，900 1000，1100 | 有 | 無 |
| 6 | AA550-V-400 | 擺線 針輪 | 0.55 | 可變 | 304 | 400-50*55-30 | 400 | 30 | 50 | 55 | 304 | 32 | 30 | 30 | 900，1000 1100，1200 | 有 | 無 |
| 7 | AA750-V-500 | 擺線 針輪 | 0.75 | 可變 | 304 | 500-50*55-30 | 500 | 30 | 50 | 55 | 304 | 32 | 30 | 30 | 900，1000 1100，1200 | 有 | 無 |
| 8 | AA750-V-600 | 擺線 針輪 | 0.75 | 可變 | 304 | 600-50*55-30 | 600 | 30 | 50 | 55 | 304 | 40 | 30 | 30 | 1200，1300 1400，1500 | 有 | 無 |
2、除以上表內的規格，中實公司可根據客戶的具體要求，選型設計后制造，一般情況下，可在15個工作內發貨。
三，中實公司的服務理念：
1、誠信、負責、熱情的做人和做企業的基本原則，說到的一定做到；
2、創新技術和工藝，積極為客戶提供質量過得硬，性價比非常高的產品。
磁力傳動攪拌機
一、“靜密封”的密封原理：
動力輸入與輸出之間通過磁力傳遞扭矩和能量；在動力輸入與輸出之間設置有耐壓的不銹鋼隔離罩，結構上成為純粹的靜密封結構。
二、產品性能優勢和特點：
1、中實磁力傳動攪拌技術的卓越優勢一：動力性
優選優質磁鋼，采用1.5的扭矩傳遞的保險系數，確保磁力傳動的動力強勁和高度平穩性。
2、中實磁力傳動攪拌技術的卓越優勢二：抗震性
采用最實用而又合理的結構設計，使磁鋼得到自我保護，避免在高速運轉和相互吸引之下不出現破碎，抗震性非常出色。
3、中實磁力傳動攪拌技術的卓越優勢三：耐高溫
在磁力傳動裝置與輸出總成之間，巧妙地設置有水冷裝置，可以確保即使在高溫介質環境中長期運轉，磁鋼也不會退磁。
4、中實磁力傳動攪拌技術的卓越優勢四：高效節能
這是一種軸流式節能型槳葉，該槳葉按照流體力學的低耗高效要求設計，制造上采用精密模具模壓成型，所有焊接全部采用氬焊工藝。
該槳葉比同類型的普通攪拌槳葉節能30％以上。
配置中實品牌的節能型攪拌槳葉，帶給顧客的是高效節能的運行效果。
5、中實磁力傳動攪拌技術的卓越優勢五：密封雙保險
采用磁力傳動技術，理所當然，能實現罐內或釜內的嚴格密封。
磁力傳動的輸出總成里的軸承，是能接觸到介質的部位和零件，要實現免受罐內介質的污染或影響，有時候也非常的重要，中實公司已經為這種需要研制出一種創新型組合密封技術，可以確保輸出總成里的軸承乃至隔離罩內部的轉子，都免受罐內介質的污染或影響。
運用可靠的磁力傳動技術，又配置組合式密封技術，為用戶實現特殊密封要求環境的“密封雙保險”。
在側入式和底入式磁力傳動攪拌機里配置這種“密封雙保險”，將大大提高側入式和底入式磁力傳動攪拌機的可靠性和實用性，大大降低運行成本和維護成本。
6、中實磁力傳動攪拌技術的卓越優勢六：高度防腐
我們掌握了出色的設計和應用防腐材料、防腐結構、防腐工藝的技術和經驗，能為客戶量身定做，實現各種防腐要求。
