| 產地 | 河南焦作 |
|---|---|
| 出料粒度 | 50-100mm |
| 電動機功率 | 55kw |
| 給料粒度 | 500×750 |
| 類型 | 顎式破碎機 |
| 驅動方式 | 皮帶驅動 |
| 生產能力 | 30-50m3/h |
| 應用領域 | 冶金,選礦,礦業,建筑,建材,化工 |
| 重量 | 12000kg |
| 最大進料邊長 | 425mm |
| 作用對象 | 石料 |
| 粉碎程度 | 粗碎機 |
| 品牌 | 豫和機器 |
| 型號 | PE500×750 |
一、產品點特
本系列破碎機具有結構簡單，工作可靠，維護方便，生產和維修費用低等特點，廣泛應用于礦山、冶金、建材、化工等行業，適用于破碎抗壓強度不超過250-300Mpa的各種物料。
二、工作原理
PE、PEX系列顎式破碎機是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料排出。
三 、性能特點

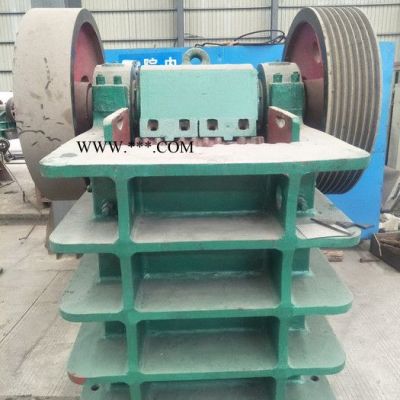

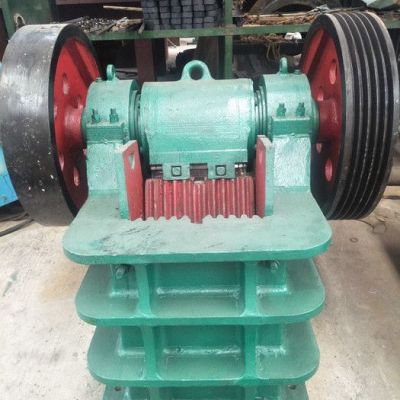

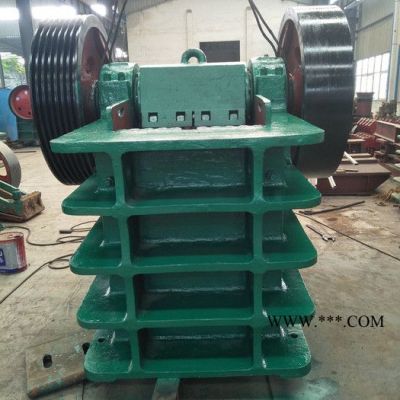

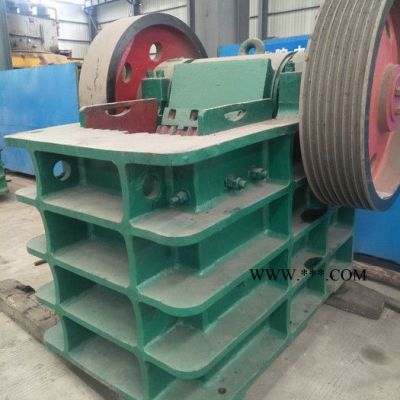

本機主要由機架、動顎、偏心軸、肘板等零部件組成，電動機通過三角皮帶帶動偏心軸，使動顎按照已調好的軌跡進行運動，從而將破碎腔內的物料予以破碎。
???機架為整體鑄鋼結構，機架前壁上裝有楔形螺栓緊固的固定顎板。在破碎機左右的機架內側壁上裝有邊護板，以防止機架內側壁的磨損。
???動顎為一成型鑄鋼件，正面裝有活動顎板，其上部借偏心軸與滾柱軸承懸掛在機架上、下部支承在肘板上，并與肘板成滾動接觸，在偏心軸兩端裝有飛輪和槽輪。
???肘板的另一端支承于調整座上，并與其成滾動接觸。肘板除對動顎起著支承作用外，在外來不能破碎的異物進入破碎腔內時，破碎機負荷突增的情況下起保險作用，既自身斷裂，從而保護其它重要機件不被損傷。
???調整座靠兩側的方頭螺栓懸掛在機架上，并于調整板緊貼。當排料口需要調小時，松開拉桿彈簧和拉緊螺栓，然后右旋調整頂桿，使頂頭前移，增加墊片，達到要求的排料口尺寸時，先退回調整頂桿，使墊片組由動顎部件自重壓緊，再旋緊拉緊螺栓固定**適當旋緊拉桿彈簧，反之則由小變大（抽掉墊片）。
四 、技術參數
