型號	B49H-10/2-3Y
焊接	φ28×4mm
產地	北京
品牌	海富達
加工定制	否

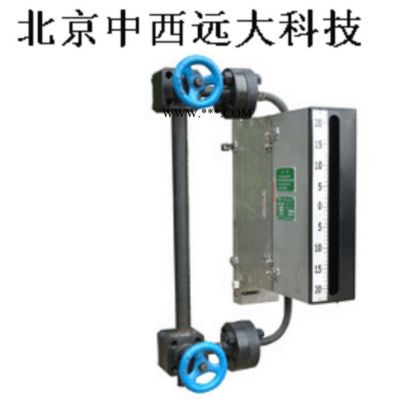

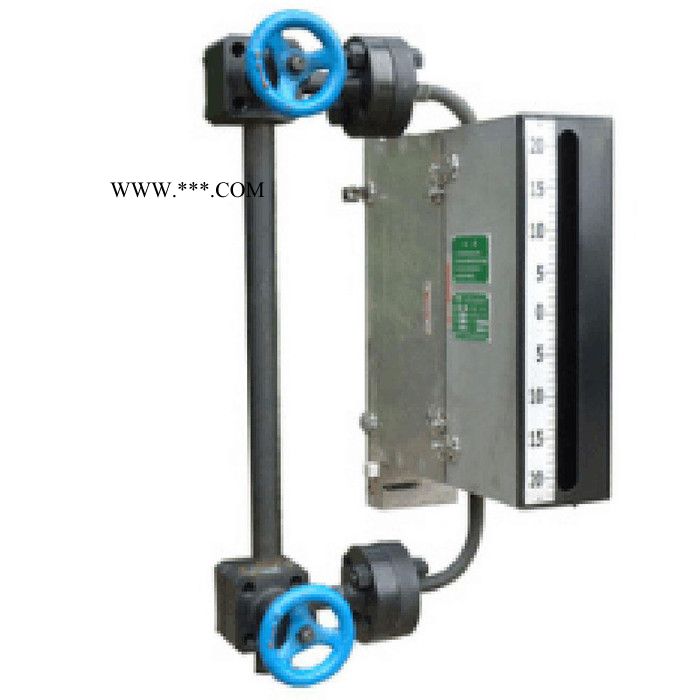

云母雙色水位計B49H-10/2-3Y PN100DN20 L=600

云母雙色水位計B41H-10-Y 云母單色水位計PN100DN20 L=600


工作原理及組成
云母系列雙色水位計設計新穎，通過汽、水閥門與汽包汽側、水側相聯接，形成連通體，利用連通器原理使水位計內顯示的水位與鍋爐汽包內的實際水位相一致。水位計的觀察孔在表體的直線上，由光源發出的光通過紅、綠玻璃片，分別濾成紅、綠光，分別射向表體的觀測窗，在表體的汽相部分，紅光射向正前方，而綠光斜射到壁上被吸收；與此同時在液相部分，由于水的折射使得綠光射向正前方，紅光斜射到壁上被吸收。因此在正前方觀察將獲得汽紅、水綠；汽滿紅、水滿綠的顯示效果。本系列水位計主要由表體、閥門、光源總成（光源箱、觀察罩）定時電源變壓器組成。表體及光源總成。
◆產品型號及技術參數

產品型號
B49H-10/2-Y

B49H-16~25/2-Y

B49H-16~32/2-Y

B49H-10-Y

B49H-16~25-Y

B49H-16~32-Y

公稱壓力（MPa）

10

16

25

32

工作壓力（MPa）

≤6.4

11.5

15.5

21.5

密封組件規格

138×30、124×30

與鍋爐管接口形式

法蘭連接

焊接φ28×4mm

工作溫度（℃）

注：型號中“/2”是產品重大改進后的標志，只對應LED光源形式。為方便用戶管理，對于不帶“/2”的產品型號可提供LED、柱狀鹵鎢燈兩種光源形式，按用戶要求配備
