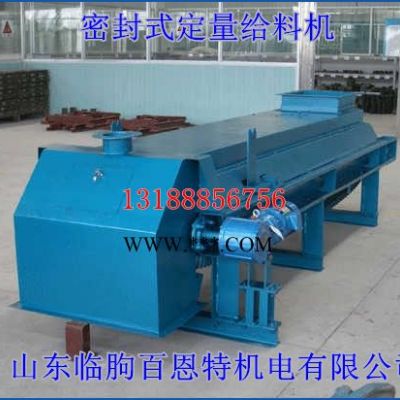

密封式調速皮帶秤

·計量精度： 0.5%

·流    量： 0.5—1000t/h

·皮帶速度：＜0.4m/s

·電源電壓：380V    ＋ 10%、－15%       50HZ±1%

·使用環境：秤  體: －15℃—＋50℃

            電控柜: 0℃—＋45℃

·物料溫度：一般    ≤80℃

            特殊設計≤150℃

·物料水分：≤15%

·規       格: 皮帶寬度：500mm—1800mm

               滾筒中心距：1300mm—5000mm

      1.  機架：是皮帶秤的基礎部件，各功能部件全部安裝在 此機架上，構成電子皮帶秤的機械秤體。

        2.驅動裝置：包括電機、減速機為申克秤專用減速機，其輸出軸直接與主動滾筒連接，具有結構緊湊、體積小、功耗低、減速比大、運轉平穩等特點。

        3.稱量裝置：由稱重框架、托輥組成，支架一端由兩組軸承座支撐 ，另一端用桿端軸承、S型拉力傳感器吊掛在固定橫梁上。物料重量通過托輥傳遞到拉力傳感器上。

        4.主動滾筒、從動滾筒及環形橡膠帶，實現物料的傳送。

        5.托輥：用于承受料倉物料的壓力，保持皮帶上物料厚度均勻。

        6.卸料裝置：引導皮帶上的物料進入下一工藝，防止粉塵飛物。

        7.擋料裝置：防止物料自皮帶兩側外溢。

        8.皮帶表面清掃裝置：防止皮帶粘料而影響計量精度。

        9.皮帶自動張緊裝置：保證皮帶具有恒定的張緊力。

       10.導向托輥：即張緊皮帶，又導向皮帶，防止皮帶跑偏。

       11.標定支架：用于定量給料秤的靜態標定。

       12.供料料斗：根據物料的不同性質配置。

電源控制柜，稱重傳感器、信號放大器、限位開關、測速傳感器等。

     1、電源控制柜：配備變頻調速控制器用于控制皮帶的運行速度；

2、拉力傳感器：將壓力信號轉換為毫伏電壓信號。

3、信號放大器：把毫伏級的電壓信號轉變?yōu)?-20MA.

4、限位開關：為防止皮帶跑偏設計，安裝于秤架皮帶的兩邊，與皮帶保持5-10mm的間隙。

5、測速傳感器：將皮帶的轉速通過光柵轉換為脈沖信號，安裝在皮帶內側，裝有日本產**測速器或安裝于電動機與減速機連接的法蘭處。

計量原理：秤重過程如下所示：

      物料通過秤體的秤量段L時，其重力傳遞到秤重框架上，秤重框架通過杠桿系統把力傳遞到拉力傳感器上。

      在秤重框架長度L內，物料重量的1/2落在秤重托輥上。

        Q= L×q/2（kg）

        Q—秤重框架的負荷      kg

        q—皮帶單位負荷        kg/m

        L—秤重框架有效長度    m

瞬時流量即為皮帶單位負荷與皮帶速度v的乘積。

        P = qV = 2QV/L(kg/s)

P—瞬時流量kg/s

        V—皮帶運行速度     m/s

        q—皮帶單位負荷     kg/m

累計流量為瞬時流量的時間積分

        Z =∫p dt（kg）

 安裝和調試：

一、秤體安裝

        1.檢查安裝現場，料倉出料口法蘭，地腳螺栓及卸料溜子法蘭口的位置及尺寸是否正確牢固。

        2.設備驗收：設備運到現場后，檢查所裝部件是否齊全、正確。

        3.對中安裝：將設備水平吊裝到安裝基礎上，使皮帶中心線與料斗和卸料口的中心線重合。（切勿用叉車鏟運或?qū)⑼饬ψ饔玫匠恿靠蚣苌?，以免損壞秤量裝置）

        4.水平調整：用水平管或水平尺縱橫兩個方向檢測并調整好水平度，調好后固定地腳螺栓。

        5.皮帶調整：環形輸送帶在設備出廠前是調整好的，安裝后要再檢查自動張緊裝置是否有偏移，若偏移應調整張緊裝置的螺母達到規定位值。

        7.安裝料斗和卸料罩在規定的位置上，料斗與皮帶頂面應留有5—10mm間隙，以防損傷皮帶。

        8. 正常使用時，打開水平閘板使物料柱壓在皮帶上，垂直閘板開啟高度可根據需要調整。一般物料斷面高度100mm-300mm。依據計量原理，應盡量加大物料斷面的高度，因?yàn)槲锪蠑嗝娓叨仍礁?，皮帶的線速度便越小，物料被秤量的時間便越長，計量精度也越高。
