| 建議零售價 | ？？1280.00 |
|---|---|
| 加工定制 | 是 |
| 品種 | 溫度儀表 |
| 分度號 | S |
| 測量范圍 | 0-1600（℃） |
| 允差等級 | 2級 |
| 熱響應時間 | 360（s）（s） |
| 聯接型式 | 無固定裝置 |
| 外形尺寸 | 定制（mm） |
| 品牌 | 昕泰科技 |
| 型號 | WRP-130 |

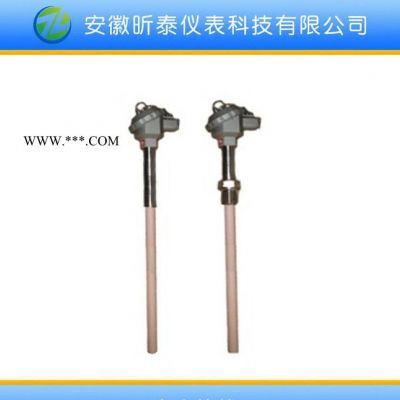

1：概述
WR系列工業用鉑銠熱電偶又叫貴金屬熱電偶，它作為溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。
鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時**會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。
鉑銠熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。
各種鉑銠熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。
2：應用
鉑銠熱電偶適用于各種生產過程中高溫場合，廣泛應用于粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐及陶瓷及工業鹽浴爐等測溫。
3：主要技術參數
電氣出口：M20x1.5,NPT1/2
精度等級：I 、 II
防護等級：IP65
偶絲直徑：Φ0.5
公稱壓力：常壓
4:測量溫度及允差
| 熱電偶類別 | 代號 | 分度號 | **高溫度 | 測量溫度 | 允許偏差△t℃ |
| 鉑銠30-鉑銠6 | WRR | B | 0~1800 | 0-1600 | ±1.5℃或±0.25%t |
| 鉑銠10-鉑 | WRP | S | 0~1600 | 0-1300 | ±1.5℃或±0.25%t |
| 鎳鉻-鎳硅 | WRN | K | 0~1300 | 0-1100 | ±2.5℃或±0.75%t |
| 鎳鉻-銅鎳 | WRE | E | 0~800 | 0-800 | ±2.5℃或±0.75%t |
5：型號及規格
| 型 號 | 分 度 號 | 測溫范圍℃ | 保 護 管 材 料 | 熱響應時間 | 規 格 | |
| d | L x l | |||||
WRP-130 WRP2-130 | S | 0-1300 | 高鋁質 | ＜ 150S | Φ16 | 300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000 |
WRP-131 WRP2-131 | ＜ 360S | Φ25 | ||||
WRQ-130 WRQ2-130 | R | 0-1300 | ＜ 150S | Φ16 | ||
WRQ-131 WRQ2-131 | ＜ 360S | Φ25 | ||||
WRR-130 WRR2-130 | B | 0-1600 | 剛玉管 | ＜ 150S | Φ16 | |
WRR-131 WRR2-131 | ＜ 360S | Φ25 | ||||
1) 熱電偶 I 級按協議訂貨；
2) 非置入部分為碳鋼。
