一、功能概要

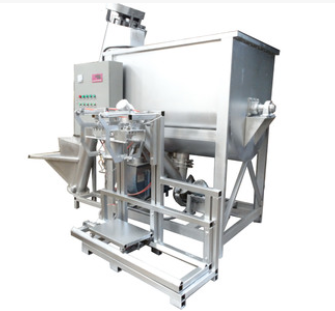

集投料、除塵、混合、定量包裝于一體的干粉設備。
二、結構特點
采用臥式螺帶、葉片混合攪拌結構，使物料上下翻騰、左右錯動的三維高速運動，從而達到迅速均勻地混合物料的目的。該設備具有用途廣、使用方便、安全、經久耐用、易于保養維護等特點。
主要有以下幾種類型：
1、通用型
主要特點：傾斜投料、夾袋包裝
主要優點：簡單快速
2、傾斜投料、包裝袋推出型
主要特點：傾斜投料、灌裝完成后包裝袋被自動推出（向左或向右）
主要優點：輕松取袋或流水操作。不易堵料。
主要缺點：投料斗不可能太大，物料下滑性稍差，投料稍慢。不適合輕、粘物料的投入。
3、垂直投料、夾袋包裝
主要特點：垂直投料、夾袋包裝
主要優點：快速投料、對各種物料（特別是輕、粘物料）適用。料斗可以更大，便于噸包裝投料。
主要缺點：投入純顆粒形物料或皮帶磨損造成水平投料速度與垂直投料速度不協調時，可能發生堵料。
4、垂直投料、包裝袋推出型
主要特點：傾斜投料、灌裝完成后包裝袋被自動推出（向左或向右）
主要優點：快速投料、對各種物料（特別是輕、粘物料）適用。料斗可以更大，便于噸包裝投料。輕松取袋或流水操作。
主要缺點：投入純顆粒形物料或皮帶磨損造成水平投料速度與垂直投料速度不協調時，可能發生堵料。
三、適用范圍
1、適用物料
該干粉混合機主要適用于干粉（例如：瓷磚膠、膩?zhàn)臃?、保溫材料、耐磨材料、膠粉、自流平、面粉等）混合、灌裝。
2、適用包裝
敞口包裝袋、塑料桶、塑料瓶等。
四、干粉混合機主要功能
1、快速投料
投料機構分為兩種：一種為垂直投料機構；另一種為傾斜投料機構。兩者各有所長。
（1）垂直投料機構
垂直投料機構由水平推料機構和垂直上料機構組成。主要優點：
A、高速投料：由于同時采取水平、垂直螺旋機構強制高速上料，大大提高了上料的速度。經測試，平均上料速度6.8公斤/秒（測試物料：200目重質碳酸鈣）。
B、徹底解決特輕、蓬松、發粘的物料難于投料提升的困難；此乃傾斜投料機構的弱點。
C、可以安裝更長、更寬、更大的投料斗。有利于使用噸包裝袋或翻斗車進行大噸位投料。有利于大型化、高速化生產。
D、占地面積較小，整機結構緊湊。
（2）傾斜式強推式獨立上料系統
主要由一條傾斜上料機構組成。
優點：
A.設計要求低，易于生產；
B.不易發生堵料情況；
2、除塵
投料口處安裝有除塵機構，
3、快速攪拌
采取雙層雙向螺帶或葉片與螺帶混合方式進行攪拌，可以快速混合均勻。攪拌時間一般為1-5分鐘。
4、可靠的密封、軸承結構設計
如果密封結構設計不科學，則很容易發生密封軸承破壞，造成停產。密封、軸承的價格并不高，但拆卸安裝極為費力、費時。我公司的密封、軸承結構的設計獨特、可靠，很少發生故障。
5、定量灌裝系統
（1）精度自動校正功能
稱重自動校正機構會自動對每次稱重結果進行檢測、對比、修正，能夠確保定量準確、迅速；
（2）獨特、科學的稱重?cái)?shù)據采集機構
稱重傳感器的特殊機構，使得采集的動態重量數據更加及時、精確，稱重結果更加可靠。
（3）灌裝的量程自由設定
稱量的重量值可以自己任意設定；
（4）灌裝誤差小,且精度可調
單次平均灌裝誤差小于等于30克；
通過變頻器采取雙段速（高速段和低速段）灌裝方式。且高速段和低速段的灌裝速度可以自由調節。通過調節變頻器的參數，可以調整灌裝的最高速度；通過調節旋鈕，可以調整灌裝的最低速度。通過調節灌裝的高速值和低速值，就可以滿足灌裝的不同的精度、包裝、灌裝速度的要求。
6、操作的安全性
（1）斷電自動保護系統：可以防止電網停電之后突然供電，引起設備自動啟動而發生的意外事故。
（2）電機過流保護功能：每部電機之前均接有過流保護部件，防止短路、缺相、電路故障等原因引起過流而燒毀電機。
（3) 整機具有漏電、過流保護功能。
（4）整個設備的控制功能都集中在控制箱，通過按鈕、腳踏開關、紅外線感應、行程開關等絕緣部件實現所有控制功能。
（5）攪拌倉頂蓋掀開斷電功能，防止重大傷亡事故發生。
9、高效率
（1）快速投料、高速攪拌、自動定量、自動壓蓋、自動推出。
（2）集投料、除塵、攪拌、定量灌裝、壓蓋、推桶于一身的一體化設備。高性能、高效率。
（3）用人少：2人即可（1人負責灌裝、1人負責將已經灌裝并縫包的產品移開堆放）。
10、整機的協調性、高效性、可靠性
該設備屬于集上料、攪拌、定量（可以附加：縫包）于一身的一體機。除了電機、軸承、電子元器件等基本部件之外，其余部件均為我公司采取三維立體設計技術進行設計。設備的電子控制機構綜合使用PLC、單板機、工控機、氣動部件、變頻器等技術進行設計，不斷升級換代，整機性能更加強大，自動化程度更高。
五、主體部件及參數
（一）總體尺寸
長X寬X高約為：26001600X2500mm
（二）主體部件及參數
1、投料機構
投料電機：3KW三相交流電動機，一套
2、攪拌機構
攪拌倉體積大于：1500L
最大工作容積1.3立方米
最大投料限制：A、物料的體積小于1300L；B、物料的總重小于1500kg
鋼板厚度大于等于：4.5mm
攪拌電機：15KW三相交流電動機，一套
3、除塵
除塵電機：1.1kw
4、灌裝機構
灌裝電機：3KW三相交流電動機，一套
主要具有以下特點：
（1）快、慢雙灌裝口
具有大、小兩個灌裝口，其中大灌裝口進行快速灌裝，小灌裝口進行慢速灌裝。雙段速（高速段和低速段）灌裝功能需要通過變頻器來實現。雙段速（高速段和低速段）灌裝功能確保了灌裝精度的實現。
（2）灌裝參數
稱重控制方式：對稱重傳感器采集的重量數據進行動態控制。
誤差(默認)：小于等于300克 （更高精度可另行設計）
稱量范圍：3-50kg 或 0.5-10kg （可按實際要求設計）
灌裝速度：5-15秒/20公斤
誤差自動調節功能
具有灌裝精度手動調節（控制箱旋鈕）功能
5、控制箱
控制整個設備的運作
六、操作方法簡介
1、投料、攪拌
2、灌裝
（1）放袋：
人工將包裝放到夾袋器上后，輕點腳踏開關，設備自動開始夾袋并灌裝。到達設定的重量后，自動停止灌裝。
（2）取袋
輕點腳踏開關，取下包裝。
操作人員數量：1-2人即可
