物料干洗機介紹

一、簡介

物料干洗機是采用冷熱風循環及氣流摩擦原理對物料表面進行除塵的干洗裝置。干洗機清洗磨料既大大提高了篩分效率，又改善了后續工序的生產環境，同時增加了磨料與結合劑的結合強度，從而提高了所制磨具的各項性能指標。與傳統的磨料水洗工藝相比，干洗機清洗磨料具有占地面積小，生產周期短，生產效率高，生產成本低等諸多優點。

熱風循環干洗機可用于60-320目各粒度磨料的表面除塵，既可用于分段砂，也可用于單一粒度號。

二、結構組成及工作原理

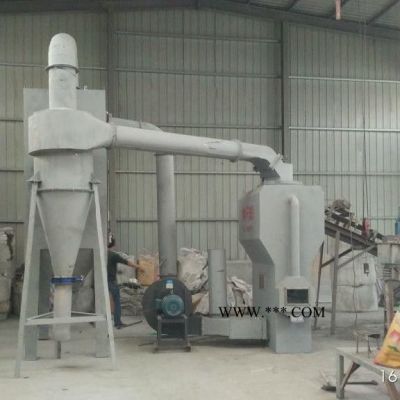

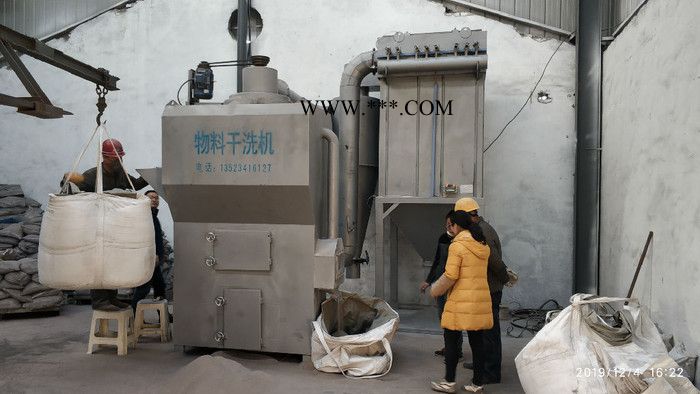

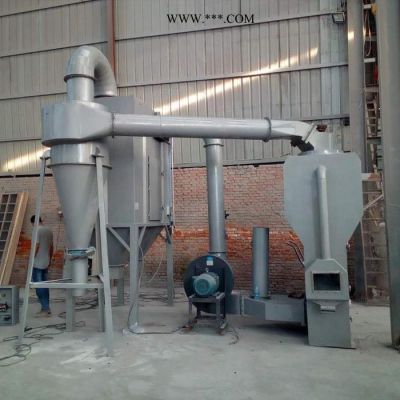

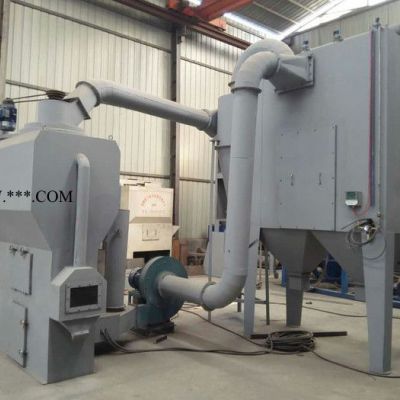

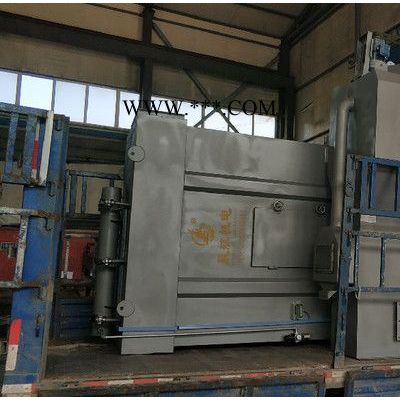

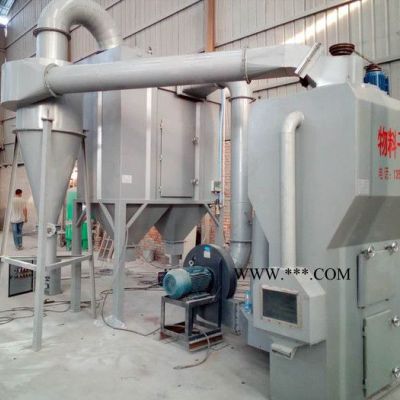

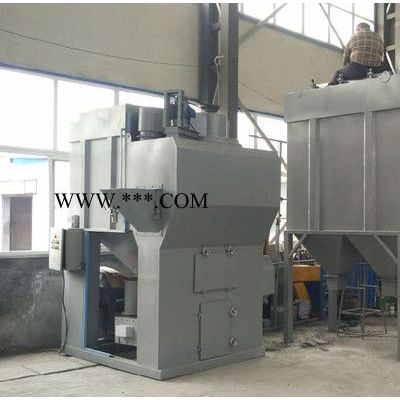

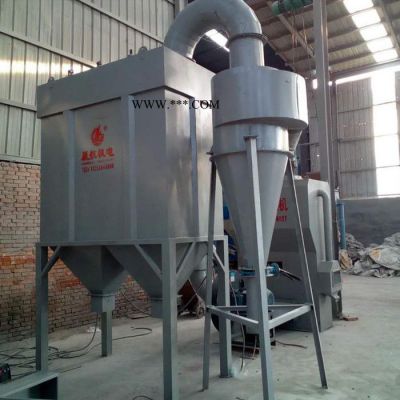

熱風循環干洗機由鼓風機、加熱裝置、干洗機本體、旋風除塵器、濾筒除塵器及相應的引風管道、調節閥門等組成，整個系統為一個閉環系統。其中干洗機本體形狀為長方體，其又可分為底倉、干洗倉、顆粒分析器三部分；干洗倉下部裝有兩個可調隔板，底倉與干洗倉結合處安裝有帶孔柵板，柵板一側上方設有進料口，而另一側下方設有出料口，在底倉和鼓風機之間的進風斗中安裝有加熱裝置，各部分布置情況如圖。

熱風循環干洗機工作原理如下：鼓風機、顆粒分析器正常工作時，鼓風機鼓出的高壓風經進風斗加熱后進入底倉，然后從帶孔柵板的小孔中高速噴出，同時鼓風機的進風口經過濾筒除塵器、旋風除塵器及引風管道對干洗倉內空氣產生向上的吸力，致使干洗倉內空氣由下向上高速流動，當磨料由進料口進入干洗倉后，必然會受到熱空氣流的沖擊、摩擦，潮濕磨料受熱后其上粉塵的粘附能力大大降低，這時磨料可分為三個部分： 一部分為粗料，這部分磨料受到重力和氣流的沖擊作用反復起落，同時逐漸由進料口移向出料口， 從出料口排出；第二部分為細料，這部分磨料受氣流沖擊被帶到很高的位置，直至進入顆粒分析器后被阻回干洗倉，從出料口排出；以上兩部分磨料因受氣流反復沖擊，故其表面被干洗得十分干凈；第三部分為粉塵，它們隨氣流通過顆粒分析器進入除塵器，在旋風除塵器內大部分粉塵被收集，而少量細微粉由濾筒除塵器進一步收集，潔凈空氣經風機后循環使用。進風斗處裝有溢流風管,以使干洗機在負壓狀態下運行，通過調節溢流風量可改變干洗倉內負壓大小。

三、技術參數

干洗粒度范圍：               60-320目

額定產量：                   36目以粗            ≤2t/h

                              46-80目          1-1.5t/h

                             80-150目         0.8- 1t/h

                            150目以細       0.5- 0.8t/h

鼓風機電機功率：            11-18.5kw

顆粒分析器電機功率：        2.2kw

 配備空壓機排氣量：          0.9m3/min
