| 材料 | 鈦合金,304,不銹鋼,合金鋼,剛玉管 |
|---|---|
| 產地 | 江蘇 |
| 類型 | 鉑銠熱電偶 |
| 連接形式 | 多種可選擇 |
| 認證 | ISO9001 |
| 售后服務 | 保修一年 |
| 輸出信號 | 分度號 |
| 銷售方式 | 直銷 |
| 制造商 | 銳文儀表 |
| 執行質量標準 | 國標 |
| 貿易屬性 | 內貿 |
| 發貨期限 | 3天 |
| 品牌 | RIVAN/銳文 |
| 型號 | WRP-120 |
| 加工定制 | 是 |
| 其它名稱 | 高溫鉑銠 |
WRP-120產品介紹:

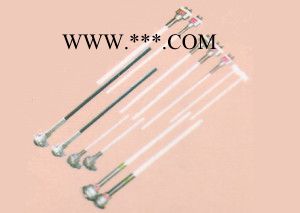

WRP-120由上海自動化儀表三廠生產銷售WRP-120，WR系列裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
WR系列裝配式熱電偶產品簡介：工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
根據*規定，我廠從1987年起開始生產符合IEC國際標準分度號的鉑銠30-鉑銠6、鉑銠10-鉑、鎳鉻-鎳硅、鎳鉻-銅鎳、銅-銅鎳、鐵-銅鎳等型式熱電偶，應符合JB/T9238-1999標準。
WR系列裝配式熱電偶主要技術指標
◆溫度測量范圍和允許誤差
| 熱電偶類別 | 代號 | 分度號 | 測溫范圍℃ | 允許誤差Δt℃ |
| 鉑銠30-鉑銠6 | WRR | B | 0～1800 | ±1.5℃或±0.0025ㄧtㄧ |
| 鉑銠10-鉑 | WRP | S | 0～1600 | ±1.5℃或±0.0025ㄧtㄧ |
| 鎳鉻-鎳硅 | WRN | K | 0～1300 | ±2.5℃或±0.0075ㄧtㄧ |
| 鎳鉻-銅鎳 | WRE | E | 0～800 | ±2.5℃或±0.0075ㄧtㄧ |
注：“t”為感溫元件的實測溫度。
◆熱響應時間：在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。
◆熱電偶公稱壓力：一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關。
◆熱電偶*小置入深度：應不小于其保護管外徑的8~10倍（特殊產品例外）。
◆熱電偶絕緣電阻（常溫）：常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa
a.對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于100MΩ·m
即：Rr·L≥100MΩ·m L＞1m（式中：Rr-熱電偶的常溫絕緣電阻值MΩ L-熱電偶的長度.m）
b.對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100MΩ
◆上限溫度絕緣電阻：熱電偶的上限溫度絕緣電阻應不小于下表規定：
| 上限溫度tm ℃ | 試驗溫度t ℃ | 電阻值MΩ |
| 100≤tm＜300 | t=tm | 10 |
| 300≤tm＜500 | t=tm | 2 |
| 500≤tm＜850 | t=tm | 0.5 |
| 850≤tm＜1000 | t=tm | 0.08 |
| 1000≤tm＜1300 | t=tm | 0.02 |
| tm＞1300 | t=1300 | 0.02 |
工作原理
熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路時產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。
熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。

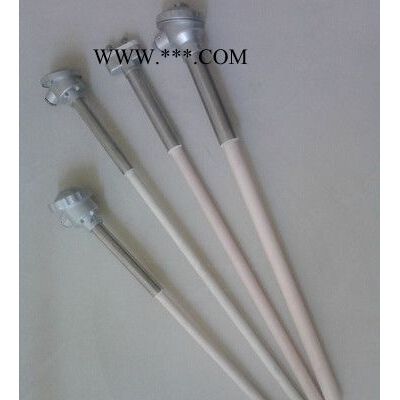

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各安裝固定裝置組成。
型號規格
◆統一設計型熱電偶

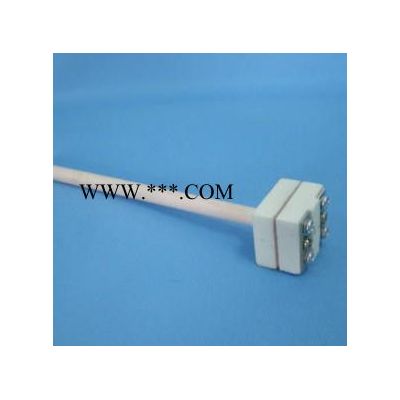

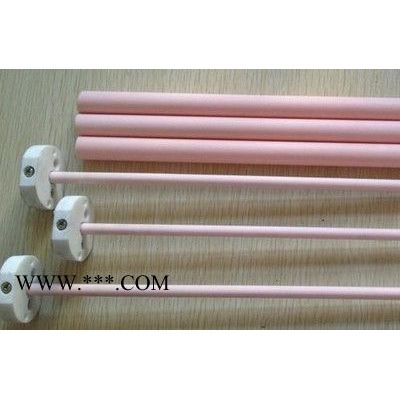

1）無固定裝置式（陶瓷保護管）熱電偶
| 熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 規格 | 熱響應時間T0.5 S | |
| 直徑mm | 保護管材料 | |||||
| 單支鉑銠30-鉑銠6 | WRR-120 | B | 0~1600 | ￠16 | 剛玉質 | ＜150 |
| WRR-121 | ￠25 | ＜360 | ||||
| 雙支鉑銠30-鉑銠6 | WRR2-120 | ￠16 | ＜150 | |||
| WRR2-121 | ￠25 | ＜360 | ||||
| 單支鉑銠10-鉑 | WRP-120 | S | 0~1300 | ￠16 | 高鋁質 | ＜150 |
| WRP-121 | ￠25 | ＜360 | ||||
| 雙支鉑銠10-鉑 | WRP2-120 | ￠16 | ＜150 | |||
| WRP2-121 | ￠25 | ＜360 | ||||
| 單支鎳鉻-鎳硅 | WRN-122 | K | 0~1100 | ￠16 | 高鋁質 | ＜240 |
| WRN-123 | 0~1200 | ￠20 | ||||
| 雙支鎳鉻-鎳硅 | WRN2-123 | 0~1100 | ||||
| 單支鉑銠30-鉑銠6 | WRR-130 | B | 0~1600 | ￠16 | 剛玉質 | ＜150 ＜360 ＜150 ＜360 |
| WRR-131 | ￠25 | |||||
| 雙支鉑銠30-鉑銠6 | WRR2-130 | ￠16 | ||||
| WRR2-131 | ￠25 | |||||
| 單支鉑銠10-鉑 | WRP-130 | S | 0~1300 | ￠16 | 高鋁質 | ＜150 ＜360 ＜150 ＜360 |
| WRP-131 | ￠25 | |||||
| 雙支鉑銠10-鉑 | WRP2-130 | ￠16 | ||||
| WRP2-131 | ￠25 | |||||
| 單支鎳鉻-鎳硅 | WRN-133 | K | 0~1200 | ￠20 | 高鋁質 | ＜240 |
| 雙支鎳鉻-鎳硅 | WRN2-133 | 0~1100 | ||||
注：1）結構特征：非置入部分為碳鋼20#
2）直徑￠25mm為雙層瓷套管。
無固定裝置式熱電偶
| 熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 規格 | 接線盒形式 |
| 總長Lmm | ||||||
| 單支鎳鉻-鎳硅 | WRN-120 | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 | 300 350 400 450 550 650 900 1
| 防濺式 |
| 雙支鎳鉻-鎳硅 | WRN2-120 | |||||
| 單支鎳鉻-銅鎳 | WRE-120 | E | 0~600 | 不銹鋼1Cr18Ni9Ti | ||
| 雙支鎳鉻-銅鎳 | WRE2-120 | |||||
| 單支鎳鉻-鎳硅 | WRN-130 | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 | 防水式 | |
| 雙支鎳鉻-鎳硅 | WRN2-130 | |||||
| 單支鎳鉻-銅鎳 | WRE-130 | E | 0~600 | 不銹鋼1Cr18Ni9Ti | ||
| 雙支鎳鉻-銅鎳 | WRE2-130 |
注：1）熱響應時間T0.5＜90秒。
2）保護管材料中打“#”符號表示雙支無此牌號材料。
◆2）固定螺紋式熱電偶
| 熱電偶類型 | 產品型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 規格 | 接線盒形式 | |
| 總長Lmm | 置深lmm | ||||||
| 單支鎳鉻-鎳硅 | WRN-220 WRN-220A | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 | 300 350 400 450 550 650 900 1 | 150 200 250 300 400 500 750 1000 1500 2000 | 防濺式 |
| 雙支鎳鉻-鎳硅 | WRN2-220 WRN2-220A | ||||||
| 單支鎳鉻-銅鎳 | WRE-220 WRE-220A | E | 0~600 | 不銹鋼1Cr18Ni9Ti | |||
| 雙支鎳鉻-銅鎳 | WRE2-220 WRE2-220A | ||||||
| 單支鎳鉻-鎳硅 | WRN-230 | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼1Cr25Ni20 | 防水式 | ||
| 雙支鎳鉻-鎳硅 | WRN2-230 | ||||||
| 單支鎳鉻-銅鎳 | WRE-230 | E | 0~600 | 不銹鋼1Cr18Ni9Ti | |||
| 雙支鎳鉻-銅鎳 | WRE2-230 | ||||||
注：1）熱響應時間T0.5＜90秒。
2）保護管材料中打“#”符號表示雙支無此牌號材料。
3）公稱壓力：10MPa。
◆3）活動法蘭式熱電偶
| 熱電偶類別 | 產品型號 | 分度號 | 測量范圍℃ | 保護管材料 | 規格 | 接線盒形式 |
| 總長Lmm | ||||||
| 單支鎳鉻-鎳硅 | WRN-320 | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼#1Cr25Ni20 | 300 350 400 450 550 650 900 1
| 防濺式 |
| 雙支鎳鉻-鎳硅 | WRN2-320 | |||||
| 單支鎳鉻-銅鎳 | WRE-320 | E | 0~600 | 不銹鋼1Cr18Ni9Ti | ||
| 雙支鎳鉻-銅鎳 | WRE2-320 | |||||
| 單支鎳鉻-鎳硅 | WRN-330 | K | 0~800 0~1000 | 不銹鋼1Cr18Ni9Ti 不銹鋼#1Cr25Ni20 | 防水式 | |
| 雙支鎳鉻-鎳硅 | WRN2-330 | |||||
| 單支鎳鉻-銅鎳 | WRE-330 | E | 0~600 | 不銹鋼1Cr18Ni9Ti | ||
| 雙支鎳鉻-銅鎳 | WRE2-330 |
注：1）熱響應時間T0.5＜90秒。
2）保護管材料中打“#”符號表示雙支無此牌號材料。
