系列氣力 輸送機，是一種先進的粉狀、顆粒狀和小塊物料物料輸送機械。中間可多點裝、卸料。廣泛用于化工、建材、冶金、糧食等部門，輸 送粘度不大、不易變質的粉狀、顆粒狀和小塊物如粉煤灰、水泥、糧食等，物料溫度小于200℃。經簡單組合后即可用來單獨壓送、單獨吸送、或吸送、壓送混合使用?？梢运?、傾斜、垂直輸送可根據具體地形布置輸送管道，實現集中、分散、大高度、長距離輸送，輸送過程不受氣侯條件影響，能確保物料不受潮，利于生產和環境保護。

 吸糧機（氣力輸送機）是一種新型農業、工業機械，通過氣動輸送顆粒物料，適用于糧食、塑料等各種小顆粒物料的散裝輸送作業，利用管道布局可以水平、傾斜、垂直輸送物料，具有大小行走輪，操作簡單便捷，能夠單機獨立完成輸送任務。

氣力輸送系統型號 QL—3 QL--5 QL—10 QL--15 QL-20 QL-28 QL-35 QL-40QL-55 QL-75 QL-110 QL-130

**大輸送量（t/h） 3 5 10 15 20 28 35 40 55 75 110130

風機功率 （KW） 4 5 7.5 1115 18.5 30 37 45 55 75 110

閉風器功率（KW） 0.75 0.75 0.75 1.1 1.1 1.5 1.5 1.51.5 1.5 3 3

機器總功率（KW） 4.75 5.75 8.25 12.1 16.1 19.5 31.538.5 46.5 56.5 78 113

風機轉速 （轉/分） 1800-22001800-2200 1800-2200 1800-2200 1800-2200 1800-2200 1800-2200 1800-2200 1800-22001800-2200 1800-2200 1800-2200

閉風器轉速（轉/分） 30-60 30-60 30-60 30-60 30-6030-60 30-60 30-60 30-60 30-60 30-60 30-60

進料管直徑 124 124 150 150 160 160 160 160200 219 273 273

輸送管直徑 108 108 124 150 160 160 160 160200 219 273 273

水平**大輸送距 20 20 30 30 40 40 60 60 80 80 100100

**大吸距 6.5 8.5 10 20 30 35 35 40 40 50 5060

**大揚程 5 5 8 10 10 15 15 20 20 30 30 35

整機重量 400 415 460 530 600 1200 1400 15001600 1600 2200 3560

外形尺寸 1780* 1780* 1780* 2080* 2320*2380* 2400* 2500* 2500* 2800* 2910* 2910*

長*寬*高 1050 1058 1058 1148 1320 1600 1700 1750 1750 2100 2200 2200

 *1550 *1550 *1550 *1800 *2720 *2720 *2720*2720 *3100 *3300 *3400 *3500

標配進出料管總長 6.5+6.5=13 6.5+6.5=13 10+10=2010+10=20 15+15=30 15+15=30 15+15=30 15+15=30 20+20=40 20+20=40 20+20=4020+20=40

整機價格（標配，元） 9800 18300 24600 26800 29800 36200 39000 48000 76000 102000 158000 185000

家用電軟管吸糧機品牌好 礦粉輸送機整機體積小目前，我國正在進行大規模的儲備糧庫建設，房式倉的出倉、淺圓倉的輸送作業及糧食"四散"流通等工作均需要氣力輸送設備。但我國的吸糧機與國外相比還有很大的差距，處于試制階段。需進一步研究解決的技術關鍵有：
風機：加快多級離心風機的研制開發工作，對羅茨風機應采用高質量的消聲裝置，減少噪聲污染；減少粉塵對葉輪的影響，延長設備壽命。
卸料器：卸料器內壁應選用適宜的耐磨材料，減少糧食磨擦噪聲。
  關風器：應采用可*的防卡和過載保護裝置，同時將先進的材料和密封技術應用到關風器生產中，改善關風器密封性能，提高關風器的壽命。
除塵：開發效果好的除塵器以控制粉塵。
操作輔件：開發設備的多功能性，滿足多種工作的要求，提高設備利用率，并提高整套設備的制造精度.

機器的運行
（1）運行中風機軸承溫升不允許超過85℃，其它軸承溫升不允許超過70℃。
（2）運行中應嚴格檢查機器各部件及管路是否漏風，如有漏風處需認真密封。
（3）注意電機的溫升情況，并定期用鉗型電流表觀察其工作電流是否在電機額定范圍之內。否則應調節風量調節閥，和吸咀，如果吸咀只進空氣不進糧或吸咀進料管縮入外套太深都可使電機過載。
（4）運行中應注意物料中的雜物大塊（如磚頭，鐵塊，木塊等）等物吸入機器否則可能造成閉風器部份損壞。
（5）本機根據用戶需求可配進料斗以適應單獨用于壓送。用于壓送時需將分離筒，連接管路，除塵器卸掉。將進料斗裝在閉風器的進料口處，風機進風口接風量調節閥。（見示意圖）通過料斗插板控制進入閉風器的物料流量即可，一般壓送可提高機器產量約20﹪左右。
（6）供電電壓不得高于或低于額定電壓的5﹪，嚴禁兩相轉。在使用操作前，應閱讀本說明書，了解機器的工作性能，掌握操作規范，以免操作不當發生故障。
(7)應根據實際情況定期對各潤滑點加注潤滑油（脂）。

三、機器結構及工作原理

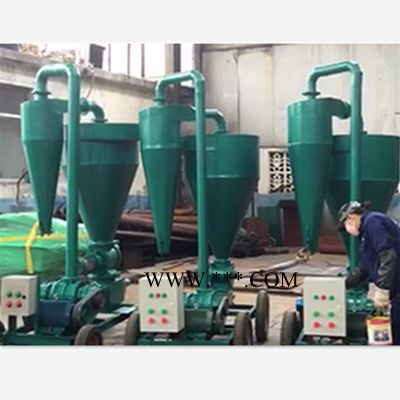

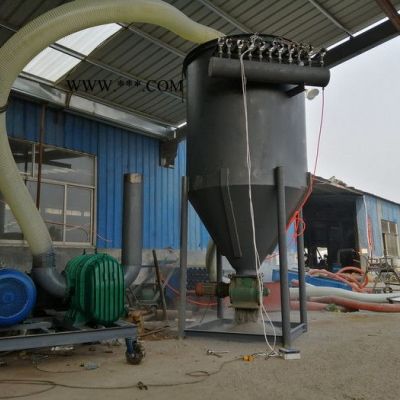

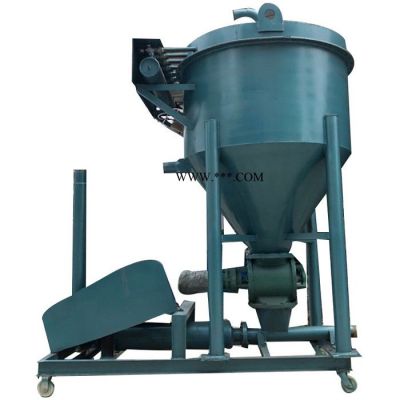

QL系列氣力輸送機主要由高壓風機、分離筒、閉風器、連接管路、吸咀和輸送管等部分組 成。其工作原理是，由高壓風機產生的負壓氣流經吸咀，軟管將物料吸入，通過分離筒，空氣與物料分離，物料旋轉向下落到閉風器，經閉風器到風機出口端， 由正壓氣流通過輸送管路壓送到需要的地方，與物料分離后的氣體則向上通過分離筒的篩網筒（C型機通過除塵器）和連接管路的風量調節閥進入風機。
1、風機：為串聯式離心高壓風機，主要由風機殼體、葉輪、軸承管和電動機等部件組成，三角帶傳動。

2、風量調節閥，由指針、調節片、扭力彈簧、止動簧、表盤和管體等零件組成.指針處于表盤綠色位置表示閥門關閉；處于黃紅色位置表示閥門開啟。
3、分離筒：是物料與氣流分離的裝置，中間設有篩網筒，起過濾作用。
4、閉風器：由殼體、閉風器端蓋、葉輪、密封膠板等零件組成，葉輪軸輸入端裝有輕型減速器，由電動機通過三角帶傳動，帶動閉風器葉輪轉動。
5、吸咀：是該機的喂料裝置，在用做單純吸送、或吸、壓混合輸送時可以自動將物料吸入，由進料管、外套管等組成。根據輸送物料和輸送狀態，調節進料管與外套 管的相對位置，可以使物料和空氣的混合濃度比為狀態。
6、輸送管路：輸送管路采用鐵皮管制成接口采用扣壓式抱箍連接，裝拆方便。
7、電控部分：本公司默認不配。
8、行走部分：由機架和行走輪、牽引桿等組成，可作短途移動。
9、附件：壓送料斗（單獨壓送時使用，根據用戶訂貨配制）。
10、除塵器：用于進入風機前的空氣除塵可減輕風機磨損，提高風機使用壽命。
11、集塵箱：用于收集塵土，客戶自備。
