| 測量精度 | 0.001MM |
|---|---|
| 產地 | 廣東東莞 |
| 放大倍率 | 30-225 |
| 分辨率 | 0.001MM |
| 類型 | 固定式大行程測量儀 |
| 適用范圍 | 精密機械 |
| 售后服務 | 上門服務 |
| 外形尺寸 | 1600*1200*2100 |
| 操作方式 | 程序控制 |
| 品牌 | 昊泰 |
| 型號 | 6060/6070/6080/1012 |
| 加工定制 | 是 |
凡在我公司購買的二次元影像測量儀，我司都遵循以下服務承諾：
1.承諾一年內全免費保固，終身保修，易損易耗件價格合理！
2.可按客戶要求提供專業技術人員送貨上門+安裝培訓！

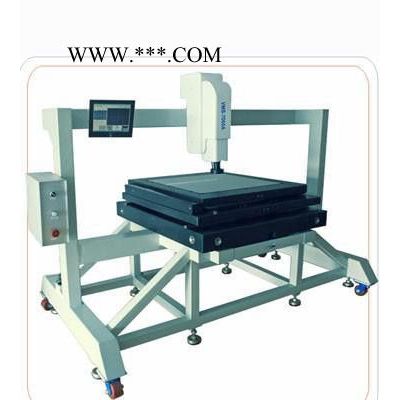

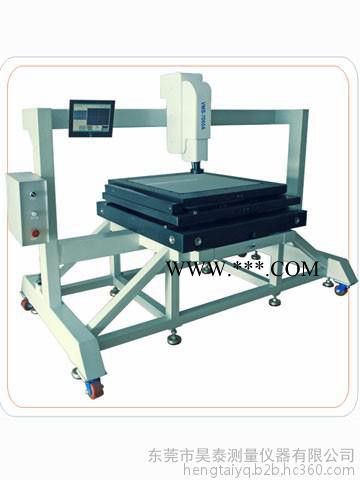

固定式大行程測量儀/定制花崗石手動全自動三次元影像儀的特點：
1．一體式鋼架結構，主體采用高精度花崗石，性能穩定，操作方便。
2．采用臺灣高精密級線性導軌及滾珠螺桿，保證行走精度及定位精度
3．配進口伺服系統閉環控制，實現高精度，高速度測量。
4．配美國Navitar自動變倍鏡頭實現全自動變倍測量，可軟件程控42分區LED環形表面光及輪廓光源，滿足各種產品的照明需求。
5．配功能全面的CNC測量軟件，實現離線或在線編程自動測量。
固定式大行程測量儀/定制花崗石手動全自動三次元影像儀的技術參數：
| 儀 器 型 號 | SMARTVISION 6060M/N/A | SMARTVISION 6070M/N/A | SMARTVISION 6080M/N/A | SMARTVISION 1012M/N/A | |||||
| 工 作 臺 | 大理石臺尺寸 | 850×850 | 850×950 | 850×1050 | 1250×1450 | ||||
| 玻璃臺尺寸 | 670×670 | 670×770 | 670×870 | 1070×1270 | |||||
| 測量行程 | 600(X)×600(Y) | 600(X)×700(Y) | 600(X)×800(Y) | 1000(X)×1200(Y) | |||||
| Z軸調焦行程 | 200 | 200 | 200 | 200 | |||||
| 測量與瞄準系統 | 攝像機（CCD）彩色1/2″ SONY芯片組 700TV | ||||||||
| 變焦物鏡倍率:0.7-4.5X 工作距離:90mm | |||||||||
| 視頻放大倍率:30-225X 顯示分辨率:0.001mm | |||||||||
| 專用測量軟件 | |||||||||
| 示值誤差 | X.Y≤(3+L/200)um | Z≤(4+L/150)um(L為被測長度單位:mm) | |||||||
| 照明系統 | 表面光源及透射光源均為LED，亮度可調。 | ||||||||
| 外形尺寸 (長×寬×高) | 2100×1200×1600 | 2100×1300×1600 | 2100×1400×1600 | 2500×1800×1600 | |||||
| 儀器重量 | 600 | 650 | 700 | 1200 | |||||
| 儀器電源 | 220V（AC） 50HZ | ||||||||
| 注：M－手動???N－電動???A－全自動 | |||||||||
