| 精度 | ±0.2mm |
|---|---|
| 外形尺寸 | 長130mm × 寬70mm × 高28mm |
| 品牌 | 方和正科技 |
| 型號 | LS210 |
| 加工定制 | 否 | 類型 | 手提式測厚儀 | 品牌 | 方正科技 |
| 型號 | LS210 | 測量范圍 | 玻璃厚度1mm～60mm，空氣夾層0.6mm～35mm（mm） | 顯示方式 | 數字顯示 |
| 電源電壓 | 4節AAA堿性干電池（V） | 外形尺寸 | 長130mm × 寬70mm × 高28mm（mm） |
LS210透光率儀 www.fanghezheng.com
LS210數碼玻璃厚度儀利用光學反射原理，可在玻璃的單側表面測量玻璃厚度，尤其適用于通用測量工具如刻度尺或卡尺等不能或不易操作的測量場合，如建筑夾層玻璃（中空玻璃）窗厚度的測量。對于空氣夾層玻璃的測量，還可以同時獲得兩層玻璃及中間空氣層的厚度。儀器采用CCD探測，液晶顯示，操作簡單，測量快速可靠。
儀器參數：
1．外形尺寸：長130mm * 寬70mm * 高28mm
2．儀器重量：200克
3．測量精度：±0.2mm
4．量程：玻璃厚度1mm～60mm，空氣夾層0.6mm～35mm
5．電池：4節AAA堿性干電池
儀器特點：
1．激光反射原理，單側測量，數碼顯示；
2．中空玻璃，同時測空氣夾層厚度和玻璃厚度；
3．操作簡單方便，測量快速，輕巧便攜，節能環保等特點；
4．適用于質量檢測、監理、教學、生產、銷售、工程施工等場合。

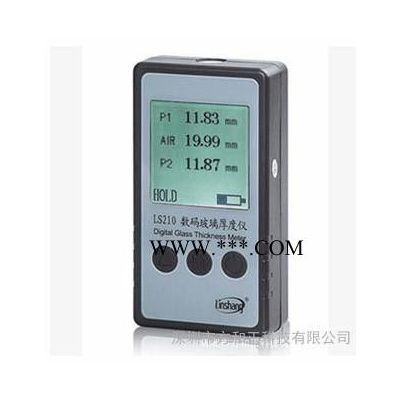

LS210數碼玻璃測厚儀正面圖
LS210數碼玻璃測厚儀立體圖

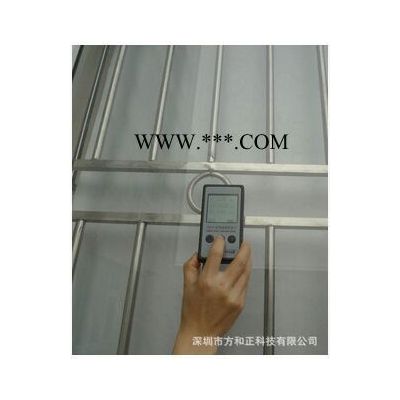

LS210數碼玻璃測厚儀現場測試圖
LS210數碼玻璃測厚儀鋁箱包裝圖
三：按鍵操作
1 單位設置
在關機狀態下，長按“”，進入設置模式；
選擇單位（ Unit ：mm/INCH）：短按“▲”鍵；
確認設置：短按“
”鍵或1分鐘后，進入查詢歷史數據模式。
2 開機/關機
短按“”鍵執行開機/關機操作，開機進入查詢歷史數據模式，并顯示NO.1組數據，即上次關機前最后測量的一組數據。
2分鐘沒有任何按鍵的情況下，自動關機。
3“”按鍵
短按“”鍵，任何狀態下都直接進入測量狀態，測量過程LCD左下角的“NO.x”或“HOLD”消失；約1秒鐘后，測量完成，LCD左下角顯示“HOLD”標志，當前的測量數據自動保存到歷史記錄數據組中。測量過程中，必須保持儀器緊貼玻璃并保持不動。
4“”按鍵
記錄查詢鍵，查詢存儲的歷史保持?jǐn)?shù)據。
記錄組中可以存儲9組數據，超過9組數據時，自動刪除最舊的記錄值。
短按“”鍵， 顯示從NO.1 到NO.9組數據，顯示到NO.9后，循環至NO.1。
在“記錄查詢”狀態下，長按“”，清除所有記錄值。
記錄數據關機不丟失。
四：測量操作
該儀器是利用玻璃對光線的反射原理制作，反射光線由儀器背面的線陣CCD采集。 使用時，將LS210背部緊密平貼在被測玻璃表面，短按“”鍵，儀器進入測量狀態，約1秒鐘后測量完成。 1)中空玻璃測量結果如圖2所示，P1為第一層玻璃的厚度，測量值為11.88mm；AIR為空氣夾層層厚度，測量值為20.00mm；P2為第二層玻璃的厚度，測量值為11.88mm。2)單層玻璃測量結果如圖3所示，P1為當前玻璃的厚度，測量值為9.90mm，AIR和P2顯示N/A，說明不存在空氣夾層和第二層玻璃。
3) 圖4所示為測量錯誤畫面，沒有測出合理的數據，可能原因如下：
a) 儀器背部沒有緊貼玻璃表面；
b) LOW-E層反射率太高（反射率大于70%以上），請嘗試在玻璃另一面測試；
c) 外界光太強，盡量避免儀器背面正對太陽光測試。
四：注意事項
1、保持被測玻璃表面清潔，有利于提高測量精度。
2、盡量避免多塊玻璃重疊在一起測試，可能造成測試結果錯誤。
3、保持儀器背面的探測器清潔，可用沾有酒精的軟布或棉簽擦拭，不得用沾有其他有機溶劑的布擦拭。
4、為了提高測量精度，盡量避免儀器背面正對太陽光測試。
5、避免眼睛正視激光。
6、避免與腐蝕性物品接觸、遠離高溫高濕環境。
